ตู้ VFD / อินเวอร์เตอร์ ประหยัดไฟได้จริงไหม? หลักการ วิธีคำนวณ และงานที่เหมาะกับ VFD

ในโรงงานอุตสาหกรรม มอเตอร์ไฟฟ้าเป็นหนึ่งในผู้ใช้พลังงานรายใหญ่ที่สุด โดยเฉพาะปั๊ม พัดลม และคอมเพรสเซอร์ที่ทำงานต่อเนื่องทั้งวัน หลายโรงงานจึงหันมาติดตั้ง VFD หรืออินเวอร์เตอร์ เพื่อลดค่าไฟ แต่คำถามที่พบบ่อยคือ ประหยัดได้จริงไหม และประหยัดได้เท่าไร

บทความนี้อธิบายหลักการที่ทำให้ VFD ประหยัดพลังงาน พร้อมตัวอย่างการคำนวณ งานที่เหมาะและไม่เหมาะกับ VFD และสิ่งที่ต้องคำนึงเมื่อออกแบบตู้ VFD

VFD คืออะไร?

VFD (Variable Frequency Drive) หรือ อินเวอร์เตอร์ คืออุปกรณ์ที่ปรับความถี่และแรงดันไฟฟ้าที่จ่ายให้มอเตอร์เหนี่ยวนำ เนื่องจากความเร็วรอบของมอเตอร์แปรผันตามความถี่ การปรับความถี่จึงทำให้ปรับความเร็วมอเตอร์ได้อย่างต่อเนื่อง ตั้งแต่รอบต่ำไปจนถึงรอบเต็ม

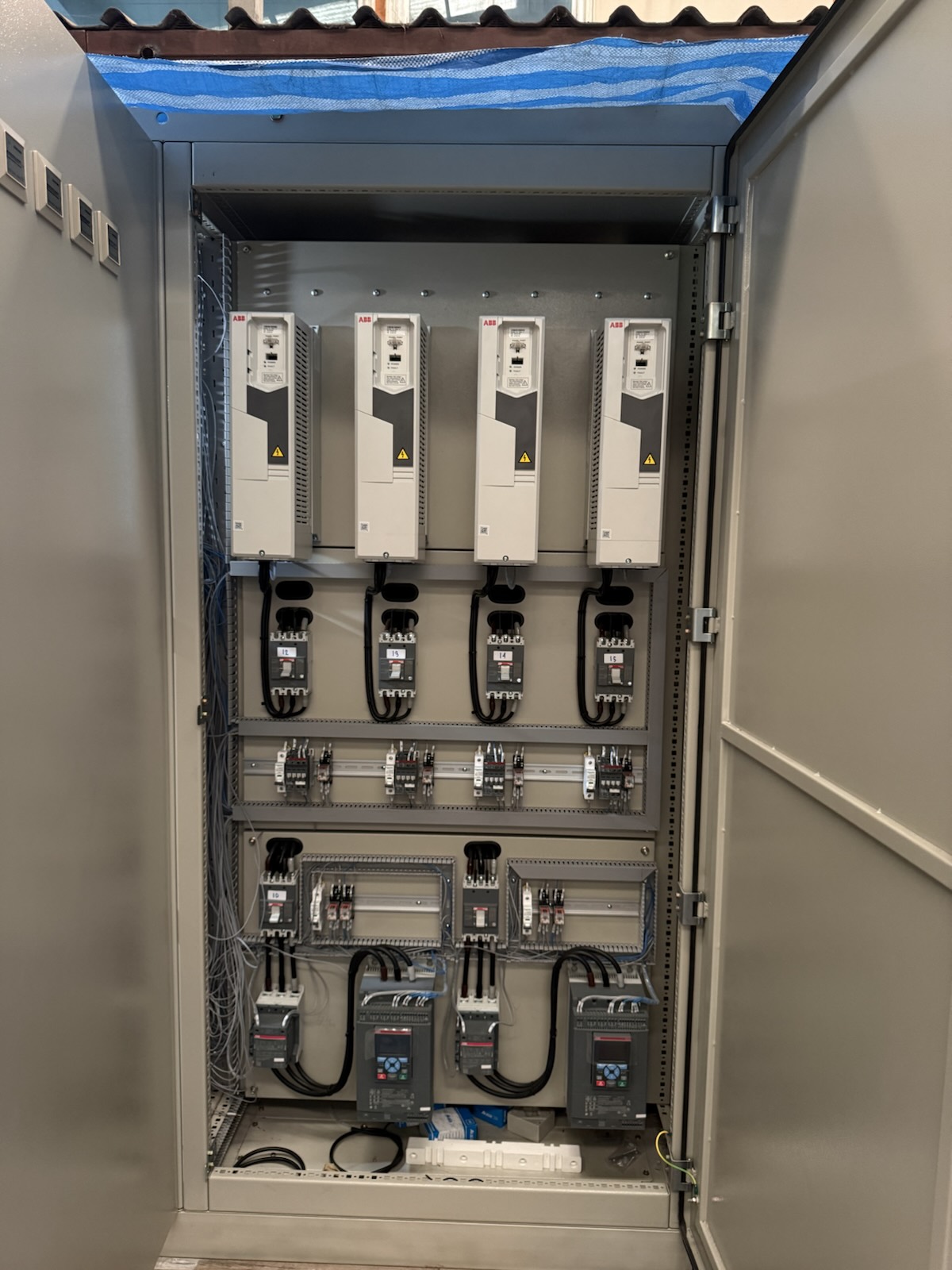

ในการใช้งานจริง VFD มักติดตั้งอยู่ใน ตู้ VFD ร่วมกับเบรกเกอร์ป้องกัน อุปกรณ์กรองสัญญาณรบกวน พัดลมระบายความร้อน และอุปกรณ์ควบคุม ซึ่งอาจเชื่อมต่อกับ PLC หรือระบบ SCADA เพื่อสั่งการอัตโนมัติ

ทำไม VFD จึงประหยัดไฟ? หลักการ Affinity Laws

สำหรับโหลดประเภท ปั๊มหอยโข่งและพัดลม ความสัมพันธ์ระหว่างความเร็วรอบกับกำลังไฟฟ้าเป็นไปตาม Affinity Laws ดังนี้

• อัตราการไหล แปรผันตรงกับความเร็วรอบ
• ความดัน แปรผันตามกำลังสองของความเร็วรอบ
• กำลังไฟฟ้า แปรผันตาม กำลังสามของความเร็วรอบ

กำลังไฟฟ้าที่ความเร็วใหม่ = กำลังเดิม × (ความเร็วใหม่ ÷ ความเร็วเดิม)³

หมายความว่า ถ้าลดความเร็วปั๊มหรือพัดลมลงเหลือ 80% กำลังไฟฟ้าตามทฤษฎีจะเหลือเพียง 0.8³ ≈ 51% หรือประหยัดได้เกือบครึ่ง ทั้งที่อัตราการไหลลดลงเพียง 20%

เปรียบเทียบกับวิธีเดิมที่ให้มอเตอร์หมุนเต็มรอบตลอดเวลา แล้วลดอัตราการไหลด้วยการหรี่วาล์วหรือแดมเปอร์ วิธีนั้นมอเตอร์ยังใช้พลังงานเกือบเต็มที่ พลังงานส่วนเกินสูญเสียไปกับการต้านการไหล

ตัวอย่างการคำนวณพลังงานที่ประหยัดได้

สมมติโรงงานมีปั๊มน้ำขนาด 22 kW ทำงาน 6,000 ชั่วโมงต่อปี และความต้องการจริงเฉลี่ยใช้ความเร็วเพียง 85%

1. กำลังไฟฟ้าที่ความเร็ว 85% ≈ 22 × 0.85³ ≈ 22 × 0.614 ≈ 13.5 kW
2. กำลังที่ลดลง ≈ 22 − 13.5 = 8.5 kW
3. พลังงานที่ประหยัดได้ต่อปี ≈ 8.5 × 6,000 = 51,000 kWh
4. หากค่าไฟเฉลี่ย 4.5 บาทต่อหน่วย (ตัวเลขสมมติเพื่อการคำนวณ) ประหยัดได้ประมาณ 229,500 บาทต่อปี

งานที่เหมาะกับ VFD

• ปั๊มน้ำและปั๊มหมุนเวียน ที่ความต้องการเปลี่ยนแปลงตามเวลาและการผลิต
• พัดลมระบายอากาศ พัดลมดูดฝุ่น และหอผึ่งเย็น ที่ไม่จำเป็นต้องทำงานเต็มรอบตลอดเวลา
• ระบบปรับอากาศและ AHU ที่ภาระเปลี่ยนแปลงตามอุณหภูมิ
• สายพานลำเลียงและเครื่องจักรที่ต้องปรับความเร็ว ตามกระบวนการผลิต
• มอเตอร์ขนาดใหญ่ที่สตาร์ทบ่อย VFD ช่วยลดกระแสกระชากและแรงกระแทกทางกล

เมื่อไรที่ VFD อาจไม่คุ้มค่า

• มอเตอร์ที่ ต้องทำงานเต็มความเร็วเกือบตลอดเวลา ประหยัดพลังงานได้น้อย
• โหลดแบบ แรงบิดคงที่ เช่น สายพานที่รับภาระเท่าเดิม กำลังไฟฟ้าลดลงตามความเร็วแบบเส้นตรง ไม่ใช่กำลังสาม ประโยชน์หลักจึงเป็นการควบคุมกระบวนการมากกว่าการประหยัดพลังงาน
• มอเตอร์ขนาดเล็กที่ ทำงานเพียงวันละไม่กี่ชั่วโมง ระยะเวลาคืนทุนอาจยาวเกินไป

สิ่งที่ต้องคำนึงเมื่อออกแบบและติดตั้งตู้ VFD

1. การระบายความร้อน VFD สร้างความร้อนสูง ตู้ต้องมีพัดลมหรือระบบระบายความร้อนที่เพียงพอ ไม่เช่นนั้นไดรฟ์จะลดกำลังหรือเสียหายเร็ว
2. ฮาร์มอนิก VFD สร้างกระแสฮาร์มอนิกย้อนเข้าระบบไฟฟ้า โรงงานที่มีไดรฟ์จำนวนมากอาจต้องพิจารณาอุปกรณ์ลดฮาร์มอนิก เช่น Line Reactor หรือ Harmonic Filter และควรตรวจสอบผลกระทบต่อ ชุดคาปาซิเตอร์ปรับปรุงค่าเพาเวอร์แฟคเตอร์ ที่มีอยู่เดิมด้วย
3. สัญญาณรบกวน (EMC) ต้องเดินสายมอเตอร์ด้วยสายที่เหมาะสม แยกสายกำลังกับสายสัญญาณ และต่อกราวด์อย่างถูกวิธี
4. ความยาวสายไฟถึงมอเตอร์ สายที่ยาวมากอาจทำให้เกิดแรงดันสูงที่ขั้วมอเตอร์ อาจต้องใช้ฟิลเตอร์ด้านขาออก
5. การระบายความร้อนของมอเตอร์ที่รอบต่ำ มอเตอร์ที่ใช้พัดลมติดเพลา ระบายความร้อนได้น้อยลงเมื่อหมุนช้า ต้องตรวจสอบช่วงความเร็วที่ใช้งาน
6. วงจรบายพาส สำหรับเครื่องจักรสำคัญ ควรพิจารณาวงจรที่เดินมอเตอร์ตรงได้เมื่อไดรฟ์ขัดข้อง

สรุป

VFD ประหยัดไฟได้จริง โดยเฉพาะกับปั๊มและพัดลมที่ภาระเปลี่ยนแปลง เพราะกำลังไฟฟ้าลดลงตามกำลังสามของความเร็ว ลดความเร็วเพียง 20% ประหยัดพลังงานตามทฤษฎีได้เกือบครึ่ง อย่างไรก็ตาม ผลลัพธ์จริงขึ้นอยู่กับลักษณะโหลดและการใช้งาน จึงควรตรวจวัดก่อนลงทุน และออกแบบตู้ VFD ให้ระบายความร้อนและจัดการสัญญาณรบกวนได้ดี
