Capacitor Bank คืออะไร? แก้ค่าเพาเวอร์แฟคเตอร์ต่ำเพื่อลดค่าปรับค่าไฟ

โรงงานหลายแห่งเปิดบิลค่าไฟแล้วพบรายการที่ไม่เข้าใจว่ามาจากไหน นั่นคือ ค่าปรับเพาเวอร์แฟคเตอร์ ซึ่งบางโรงงานจ่ายเป็นหลักหมื่นบาททุกเดือนโดยไม่รู้ว่าแก้ไขได้

บทความนี้อธิบายว่าค่าเพาเวอร์แฟคเตอร์คืออะไร ทำไมโรงงานที่ใช้มอเตอร์จำนวนมากจึงมีค่านี้ต่ำ Capacitor Bank ช่วยอย่างไร และมีอะไรที่ต้องระวังโดยเฉพาะในโรงงานยุคที่มีอินเวอร์เตอร์เยอะ

ค่าเพาเวอร์แฟคเตอร์คืออะไร?

ไฟฟ้าที่โรงงานดึงมาใช้แบ่งได้เป็นสองส่วน

• กำลังไฟฟ้าจริง (kW) คือส่วนที่เปลี่ยนเป็นงานจริง เช่น การหมุนของมอเตอร์ ความร้อน หรือแสงสว่าง
• กำลังไฟฟ้ารีแอคทีฟ (kVAR) คือส่วนที่ใช้สร้างสนามแม่เหล็กในมอเตอร์และหม้อแปลง ไม่ได้เปลี่ยนเป็นงาน แต่จำเป็นต้องมี

เมื่อรวมกันจะได้ กำลังไฟฟ้าปรากฏ (kVA) และอัตราส่วนระหว่างกำลังจริงกับกำลังปรากฏคือ ค่าเพาเวอร์แฟคเตอร์ (Power Factor)

Power Factor = kW ÷ kVA

ค่าที่ใกล้ 1 หมายความว่าไฟฟ้าที่ดึงมาถูกใช้เป็นงานจริงเกือบทั้งหมด ส่วนค่าที่ต่ำ เช่น 0.75 หมายความว่าโรงงานต้องดึงกระแสมากกว่าที่จำเป็นเพื่อให้ได้งานเท่าเดิม

ทำไมโรงงานถึงมีค่าเพาเวอร์แฟคเตอร์ต่ำ

สาเหตุหลักคืออุปกรณ์ที่ทำงานด้วยสนามแม่เหล็ก ซึ่งพบได้ทั่วไปในโรงงาน

• มอเตอร์เหนี่ยวนำ โดยเฉพาะมอเตอร์ที่เดินตัวเปล่าหรือใช้งานต่ำกว่าพิกัดมาก ซึ่งมีค่าเพาเวอร์แฟคเตอร์ต่ำกว่าตอนใช้งานเต็มพิกัดอย่างชัดเจน
• หม้อแปลงไฟฟ้า ที่รับโหลดน้อยเมื่อเทียบกับพิกัด
• เครื่องเชื่อมและเตาเหนี่ยวนำ ที่ใช้งานเป็นช่วง ๆ
• บัลลาสต์แบบเก่า ในระบบแสงสว่างที่ยังไม่ได้เปลี่ยนเป็น LED

Capacitor Bank ช่วยอย่างไร

Capacitor Bank หรือตู้คาปาซิเตอร์ คือชุดตัวเก็บประจุที่ติดตั้งในระบบไฟฟ้าเพื่อ จ่ายกำลังรีแอคทีฟให้กับโหลดในพื้นที่ แทนที่จะต้องดึงมาจากระบบของการไฟฟ้าทั้งหมด ผลที่ได้คือค่าเพาเวอร์แฟคเตอร์ที่วัดได้ที่จุดรับไฟสูงขึ้น

นอกจากลดค่าปรับแล้ว การปรับปรุงค่าเพาเวอร์แฟคเตอร์ยังช่วยเรื่องอื่นอีก

• ลดกระแสในสายและอุปกรณ์ เมื่อค่าเพาเวอร์แฟคเตอร์สูงขึ้น กระแสที่ไหลในระบบจะลดลงที่กำลังงานเท่าเดิม
• ลดความสูญเสียในสายไฟและหม้อแปลง ซึ่งแปรผันตามกำลังสองของกระแส
• เพิ่มความสามารถรองรับโหลด ของหม้อแปลงและสายเดิม ทำให้บางกรณีเพิ่มเครื่องจักรได้โดยไม่ต้องขยายระบบ

ประมาณขนาด kVAR ที่ต้องใช้

ขนาดของชุดคาปาซิเตอร์ที่ต้องใช้คำนวณได้จากกำลังไฟฟ้าจริงและค่าเพาเวอร์แฟคเตอร์ก่อนและหลังการปรับปรุง

kVAR ที่ต้องการ = kW × (tan φ₁ − tan φ₂)

โดย φ₁ คือมุมที่ค่าเพาเวอร์แฟคเตอร์เดิม และ φ₂ คือมุมที่ค่าเป้าหมาย ตัวอย่างเช่น โรงงานที่มีความต้องการพลังไฟฟ้า 300 kW ปัจจุบันค่าเพาเวอร์แฟคเตอร์อยู่ที่ 0.75 และต้องการปรับให้ถึง 0.95

1. ที่ PF 0.75 ค่า tan φ₁ ≈ 0.882
2. ที่ PF 0.95 ค่า tan φ₂ ≈ 0.329
3. kVAR ที่ต้องการ ≈ 300 × (0.882 − 0.329) ≈ 166 kVAR

แบบคงที่ กับ แบบอัตโนมัติ

การชดเชยเกินความจำเป็นในช่วงที่โหลดน้อย เช่น ช่วงกลางคืนหรือวันหยุด อาจทำให้แรงดันสูงเกินและเกิดผลเสียต่ออุปกรณ์ ระบบแบบอัตโนมัติจึงเป็นทางเลือกที่ปลอดภัยกว่าสำหรับโรงงานที่โหลดแกว่งมาก

ข้อควรระวังในโรงงานที่มีอินเวอร์เตอร์จำนวนมาก

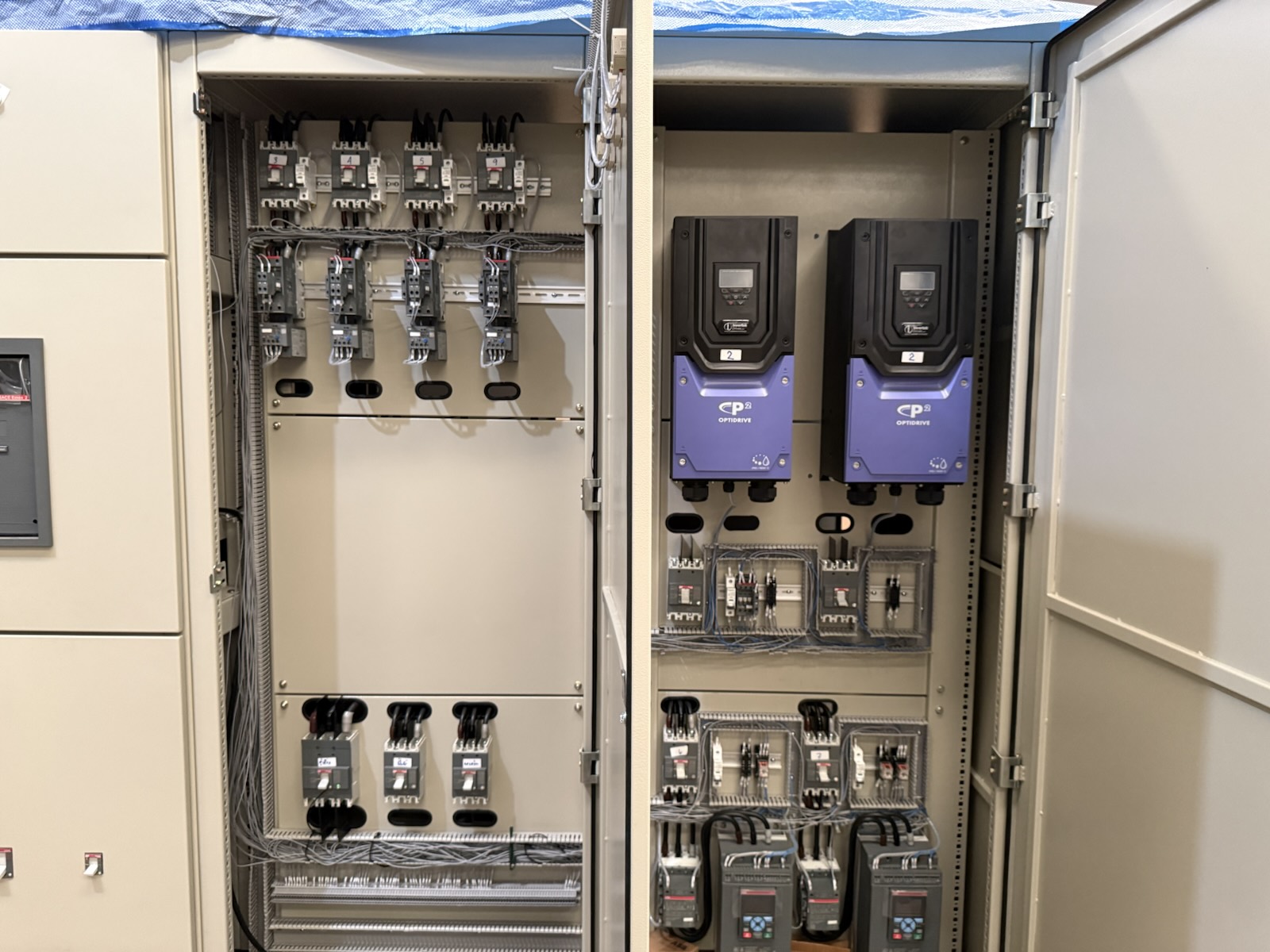

อุปกรณ์อิเล็กทรอนิกส์กำลัง เช่น VFD เครื่องชาร์จ และแหล่งจ่ายไฟแบบสวิตชิ่ง ทำให้เกิด ฮาร์มอนิก ในระบบ ซึ่งอาจเกิดปรากฏการณ์เรโซแนนซ์ร่วมกับคาปาซิเตอร์ และทำให้เกิดปัญหาตามมา

• คาปาซิเตอร์ร้อนผิดปกติหรือบวม
• ฟิวส์ของชุดคาปาซิเตอร์ขาดบ่อยโดยไม่ทราบสาเหตุ
• คอนแทคเตอร์ของสเต็ปเสื่อมสภาพเร็วกว่าปกติ
• อุปกรณ์อิเล็กทรอนิกส์อื่นในโรงงานทำงานผิดพลาดเป็นครั้งคราว

แนวทางแก้ไขที่ใช้กันทั่วไปคือการใช้ชุดคาปาซิเตอร์ที่มี รีแอคเตอร์ป้องกัน (Detuned Reactor) ต่ออนุกรมอยู่ ซึ่งช่วยเลื่อนความถี่เรโซแนนซ์ให้พ้นจากย่านฮาร์มอนิกหลัก การเลือกใช้ควรมาจากผลการตรวจวัดคุณภาพไฟฟ้าจริง ไม่ใช่การคาดเดา

การบำรุงรักษาที่ไม่ควรมองข้าม

• ตรวจสอบความร้อนของตู้และจุดต่อสาย ร่วมกับแผน ตรวจสอบระบบไฟฟ้าประจำปี
• ตรวจสอบสภาพคาปาซิเตอร์ว่ามีรอยบวม รั่ว หรือความจุลดลงหรือไม่ เพราะคาปาซิเตอร์มีอายุการใช้งานจำกัด
• ตรวจสอบคอนแทคเตอร์ของแต่ละสเต็ป ซึ่งต้องตัดต่อบ่อยกว่าคอนแทคเตอร์ทั่วไป
• ตรวจสอบว่าชุดควบคุมยังตัดต่อสเต็ปได้ครบ และค่าเป้าหมายที่ตั้งไว้ยังเหมาะกับโหลดปัจจุบัน
• ตรวจสอบการระบายอากาศของตู้ เพราะความร้อนเป็นสาเหตุหลักที่ทำให้คาปาซิเตอร์เสื่อมเร็ว

สรุป

Capacitor Bank เป็นการลงทุนที่มักคืนทุนได้เร็วสำหรับโรงงานที่ถูกเรียกเก็บค่าปรับเพาเวอร์แฟคเตอร์อยู่เป็นประจำ แต่ต้องเข้าใจให้ตรงกันว่าอุปกรณ์นี้ช่วยลดค่าปรับและกระแสในระบบ ไม่ได้ลดจำนวนหน่วยไฟฟ้าที่เครื่องจักรใช้

สิ่งสำคัญที่สุดก่อนตัดสินใจคือการตรวจวัดข้อมูลจริง ทั้งรูปแบบโหลดตลอดรอบการผลิตและปริมาณฮาร์มอนิกในระบบ หากต้องการให้ทีมวิศวกรของเราช่วยพิจารณา กรุณาส่งบิลค่าไฟล่าสุดและรายละเอียดระบบไฟฟ้าของโรงงานมาให้เราดู
