ถ้าเปรียบระบบไฟฟ้าในโรงงานเป็นร่างกาย ตู้ MDB ก็คือหัวใจ ทุกเครื่องจักร ทุกไลน์การผลิต และทุกอาคารในโรงงาน ล้วนรับไฟฟ้าที่ผ่านตู้นี้มาก่อนทั้งสิ้น การออกแบบตู้ MDB ให้ถูกต้องตั้งแต่แรกจึงส่งผลโดยตรงต่อความปลอดภัย ความต่อเนื่องของการผลิต และค่าใช้จ่ายในระยะยาว
บทความนี้จะอธิบายว่าตู้ MDB คืออะไร ต่างจากตู้ DB อย่างไร ภายในมีอุปกรณ์อะไรบ้าง และมีหลักการเลือกขนาดอย่างไร เพื่อให้เจ้าของโรงงาน ฝ่ายวิศวกรรม และฝ่ายจัดซื้อเข้าใจก่อนเริ่มโครงการ
ตู้ MDB คืออะไร?
MDB ย่อมาจาก Main Distribution Board หรือที่นิยมเรียกว่า ตู้เมนไฟฟ้า เป็นตู้สวิตช์บอร์ดหลักของระบบไฟฟ้าแรงดันต่ำ ทำหน้าที่รับไฟฟ้าจากด้านแรงต่ำของหม้อแปลงไฟฟ้า (หรือจากมิเตอร์ของการไฟฟ้า) แล้วกระจายไฟไปยังตู้ไฟฟ้าย่อยทั่วทั้งโรงงาน
หน้าที่หลักของตู้ MDB ได้แก่
- ตัดต่อวงจรหลัก ด้วยเบรกเกอร์ตัวหลัก (Main Breaker) สามารถตัดไฟทั้งระบบได้เมื่อต้องการซ่อมบำรุงหรือเกิดเหตุฉุกเฉิน
- ป้องกันระบบไฟฟ้า จากกระแสเกิน (Overload) และกระแสลัดวงจร (Short Circuit) ก่อนที่ความเสียหายจะลามไปถึงเครื่องจักร
- กระจายไฟ ผ่านบัสบาร์และเบรกเกอร์ย่อย (Feeder) ไปยังตู้ DB ตู้ควบคุมมอเตอร์ หรือเครื่องจักรขนาดใหญ่
- ตรวจวัดค่าทางไฟฟ้า เช่น แรงดัน กระแส กำลังไฟฟ้า และพลังงานที่ใช้ เพื่อติดตามการใช้ไฟของโรงงาน
ตู้ MDB กับตู้ DB ต่างกันอย่างไร?
หลายคนสับสนระหว่างตู้ MDB กับตู้ DB เพราะหน้าตาภายนอกอาจคล้ายกัน แต่ทั้งสองตู้อยู่คนละตำแหน่งในระบบไฟฟ้า และถูกออกแบบให้รับภาระต่างกันมาก
| หัวข้อ | ตู้ MDB (Main Distribution Board) | ตู้ DB (Distribution Board) |
|---|---|---|
| ตำแหน่งในระบบ | ตู้แรกหลังหม้อแปลงหรือมิเตอร์การไฟฟ้า | รับไฟต่อจากตู้ MDB |
| พื้นที่ที่จ่ายไฟ | ทั้งโรงงานหรือทั้งอาคาร | เฉพาะพื้นที่ ชั้น อาคาร หรือไลน์การผลิต |
| ขนาดกระแส | สูง มักอยู่ในหลักร้อยถึงหลายพันแอมป์ | ต่ำกว่า ตามโหลดของพื้นที่นั้น |
| เบรกเกอร์หลัก | มักใช้ ACB หรือ MCCB ขนาดใหญ่ | MCCB หรือ MCB |
| ค่าทนกระแสลัดวงจร | ต้องสูง เพราะอยู่ใกล้หม้อแปลง | ต่ำกว่า ตามตำแหน่งในระบบ |
นอกจากนี้ยังอาจได้ยินคำว่า SDB (Sub Distribution Board) ซึ่งหมายถึงตู้ย่อยระดับกลางระหว่าง MDB กับ DB และ Load Center / Panel Board ซึ่งเป็นตู้ย่อยสำหรับจ่ายวงจรไฟแสงสว่างและเต้ารับ

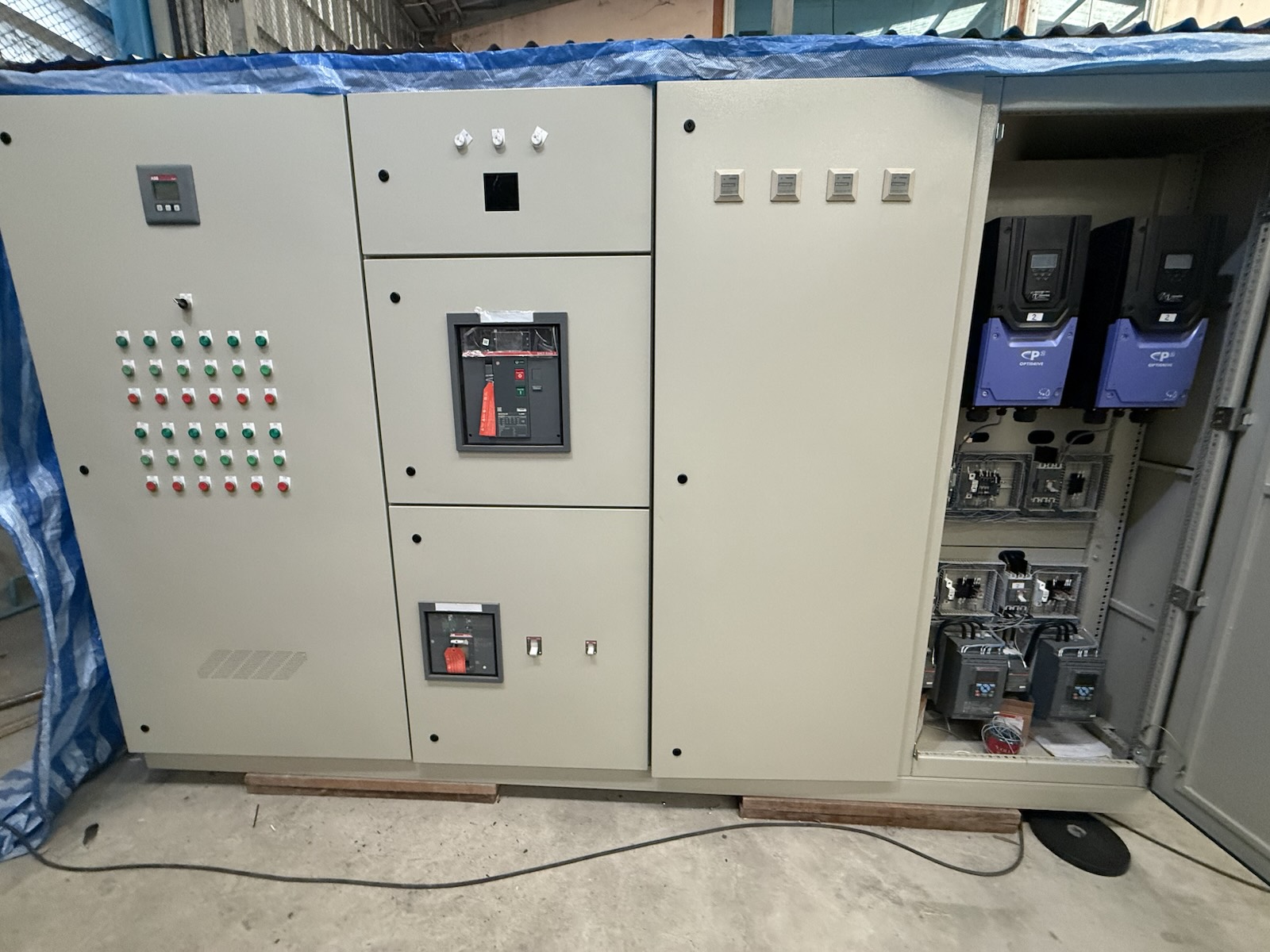

ภายในตู้ MDB มีอุปกรณ์อะไรบ้าง?
อุปกรณ์ในตู้ MDB แต่ละโครงการอาจต่างกันตามการใช้งาน แต่ส่วนประกอบหลักที่พบในตู้ MDB โรงงานส่วนใหญ่ ได้แก่
- เบรกเกอร์หลัก (Main Breaker) ตู้ขนาดใหญ่นิยมใช้ ACB (Air Circuit Breaker) ซึ่งตั้งค่าการป้องกันได้ละเอียด ส่วนตู้ขนาดเล็กลงมาอาจใช้ MCCB อ่านความต่างของเบรกเกอร์แต่ละชนิดได้ที่บทความ MCB MCCB ACB ต่างกันอย่างไร
- บัสบาร์ (Busbar) ตัวนำทองแดงที่รวมและกระจายกระแสภายในตู้ ต้องมีขนาดหน้าตัดและการยึดจับที่รองรับทั้งกระแสใช้งานและแรงจากกระแสลัดวงจร
- เบรกเกอร์ย่อย (Feeder Breaker) โดยทั่วไปเป็น MCCB สำหรับจ่ายไฟไปยังตู้ย่อยหรือเครื่องจักรแต่ละชุด
- อุปกรณ์ตรวจวัด เช่น CT (Current Transformer) โวลต์มิเตอร์ แอมมิเตอร์ หรือ Power Meter ที่วัดได้ทั้งกำลังไฟฟ้าและพลังงาน
- อุปกรณ์ป้องกันแรงดันเกินชั่วขณะ (Surge Protective Device) ช่วยลดความเสียหายจากฟ้าผ่าหรือการสวิตช์ในระบบ
- ไฟแสดงสถานะ และอุปกรณ์ควบคุมต่าง ๆ บนหน้าตู้
- อุปกรณ์เสริมตามความต้องการ เช่น ชุดคาปาซิเตอร์ปรับปรุงค่าตัวประกอบกำลัง (Capacitor Bank) หรือ ชุดสลับแหล่งจ่ายไฟอัตโนมัติ (ATS) สำหรับเครื่องกำเนิดไฟฟ้าสำรอง
เลือกขนาดตู้ MDB อย่างไรให้เหมาะกับโรงงาน?
จุดเริ่มต้นที่นิยมใช้ในการประเมินขนาดตู้ MDB คือ ขนาดของหม้อแปลงไฟฟ้า เพราะตู้ MDB ต้องรองรับกระแสพิกัดทั้งหมดที่หม้อแปลงจ่ายได้ โดยคำนวณกระแสพิกัดด้านแรงต่ำจากสูตร
กระแสพิกัด (A) = kVA × 1,000 ÷ (√3 × แรงดันไฟฟ้า)
ตัวอย่าง หม้อแปลงขนาด 1,000 kVA แรงดันด้านแรงต่ำ 400 V (ระบบ 3 เฟส)
1,000 × 1,000 ÷ (1.732 × 400) ≈ 1,443 A
ดังนั้นจึงมักเลือกเบรกเกอร์หลักพิกัด 1,600 A และออกแบบบัสบาร์ให้รองรับกระแสระดับนี้ได้อย่างปลอดภัย ตัวเลขนี้เป็นเพียงการประเมินเบื้องต้นเท่านั้น
สิ่งที่ควรพิจารณาเพิ่มเติมเมื่อออกแบบตู้ MDB
- ค่าทนกระแสลัดวงจร (Short-circuit Rating) ตู้และอุปกรณ์ทุกชิ้นต้องทนกระแสลัดวงจรที่อาจเกิดขึ้น ณ จุดติดตั้งได้ ซึ่งมักสูงมากเมื่ออยู่ใกล้หม้อแปลงขนาดใหญ่
- พื้นที่สำรองสำหรับการขยาย ควรเผื่อช่องสำหรับเบรกเกอร์ย่อยเพิ่มเติม เพื่อรองรับเครื่องจักรใหม่ในอนาคตโดยไม่ต้องเปลี่ยนตู้ทั้งชุด
- รูปแบบการแบ่งส่วนภายในตู้ (Form of Separation) การแบ่งกั้นส่วนบัสบาร์และวงจรย่อย ช่วยให้บำรุงรักษาวงจรหนึ่งได้โดยกระทบวงจรอื่นน้อยลง
- สภาพแวดล้อมการติดตั้ง ฝุ่น ความชื้น และอุณหภูมิในห้องไฟฟ้า มีผลต่อการเลือกระดับการป้องกัน (IP) และการระบายความร้อน
- มาตรฐานการออกแบบ ตู้ควรออกแบบและประกอบตามแนวทางมาตรฐานสากล เช่น IEC 61439 และติดตั้งตามมาตรฐานการติดตั้งทางไฟฟ้าของประเทศไทย
สัญญาณว่าตู้ MDB เดิมควรตรวจสอบหรือปรับปรุง
ตู้ MDB ที่ใช้งานมานานหลายปี หรือโรงงานที่ขยายกำลังการผลิตอย่างต่อเนื่อง ควรให้วิศวกรตรวจสอบเมื่อพบอาการเหล่านี้
- เบรกเกอร์หลักหรือเบรกเกอร์ย่อยทริปบ่อยโดยไม่ทราบสาเหตุ
- ตู้หรือจุดต่อสายมีความร้อนสูงผิดปกติ มีกลิ่นไหม้ หรือมีรอยไหม้ที่จุดต่อ
- ไม่มีช่องว่างสำหรับเพิ่มวงจรให้เครื่องจักรใหม่
- อุปกรณ์เก่ามากจนหาอะไหล่ทดแทนได้ยาก
- โรงงานเพิ่มหม้อแปลงหรือเพิ่มโหลดรวมมากกว่าที่ออกแบบไว้เดิม
การตรวจวัดความร้อนด้วยกล้องถ่ายภาพความร้อน (Thermoscan) และการขันแน่นจุดต่อเป็นระยะ เป็นวิธีง่าย ๆ ที่ช่วยป้องกันปัญหาก่อนเกิดความเสียหายจริง ดูรายการที่ควรตรวจทั้งหมดได้ในบทความ เช็กลิสต์บำรุงรักษาตู้ไฟฟ้าประจำปี
สรุป
ตู้ MDB คือตู้เมนไฟฟ้าที่ควบคุมและปกป้องระบบไฟฟ้าทั้งโรงงาน ต่างจากตู้ DB ตรงที่อยู่ต้นทางของระบบและต้องรับทั้งกระแสใช้งานและกระแสลัดวงจรในระดับสูง การเลือกขนาดเริ่มต้นประเมินได้จากหม้อแปลงไฟฟ้า แต่การออกแบบจริงควรให้วิศวกรไฟฟ้าคำนวณจากโหลดและแผนการขยายของโรงงาน
ทีมวิศวกรของ ES Service ออกแบบ ผลิต และติดตั้งตู้ MDB สำหรับโรงงานอุตสาหกรรมมากว่า 20 ปี หากกำลังวางแผนโรงงานใหม่ หรือต้องการปรับปรุงตู้ MDB เดิม ดูรายละเอียดบริการ ตู้ MDB ตู้เมนไฟฟ้าโรงงาน หรือทักไลน์ปรึกษาทีมวิศวกรได้ทันที
ปรึกษาทีมวิศวกร ES Service
ส่งแบบงานหรือรายละเอียดโครงการ เพื่อรับคำแนะนำและใบเสนอราคา
คำถามที่พบบ่อย
ตู้ MDB ย่อมาจากอะไร?
MDB ย่อมาจาก Main Distribution Board หรือตู้เมนไฟฟ้า เป็นตู้หลักที่รับไฟฟ้าจากหม้อแปลงหรือการไฟฟ้า แล้วจ่ายต่อไปยังตู้ไฟฟ้าย่อยทั้งหมดในอาคารหรือโรงงาน
ตู้ MDB กับตู้ DB ต่างกันอย่างไร?
ตู้ MDB เป็นตู้เมนที่รับไฟชุดแรกและจ่ายไฟให้ทั้งระบบ ส่วนตู้ DB เป็นตู้ย่อยที่รับไฟจาก MDB เพื่อจ่ายให้แต่ละพื้นที่ แต่ละชั้น หรือแต่ละไลน์การผลิต ตู้ MDB จึงมีขนาดกระแสและค่าทนกระแสลัดวงจรสูงกว่ามาก
ตู้ MDB ต้องใช้ขนาดเท่าไร?
โดยทั่วไปประเมินจากขนาดหม้อแปลงไฟฟ้า เช่น หม้อแปลง 1,000 kVA ที่แรงดัน 400 V มีกระแสพิกัดประมาณ 1,443 A จึงมักเลือกเบรกเกอร์หลักขนาด 1,600 A แต่ขนาดจริงต้องให้วิศวกรไฟฟ้าคำนวณจากโหลด ค่ากระแสลัดวงจร และแผนการขยายในอนาคต
