โรงงานที่มีมอเตอร์หลายสิบตัว ไม่ว่าจะเป็นปั๊ม พัดลม สายพานลำเลียง หรือเครื่องจักรในไลน์ผลิต มักเจอปัญหาเดียวกันคือ ตู้ควบคุมมอเตอร์กระจายอยู่ทั่วโรงงาน ทำให้การดูแลรักษายาก หาจุดผิดปกติช้า และมาตรฐานของแต่ละตู้ไม่เท่ากัน
ตู้ MCC (Motor Control Center) คือคำตอบของปัญหานี้ บทความนี้อธิบายว่าตู้ MCC คืออะไร ภายในประกอบด้วยอะไรบ้าง ต่างจากตู้ MDB อย่างไร และโรงงานแบบไหนที่คุ้มค่าที่จะลงทุน
ตู้ MCC คืออะไร?
ตู้ MCC ย่อมาจาก Motor Control Center หรือศูนย์ควบคุมมอเตอร์ คือตู้ไฟฟ้าที่รวม ชุดควบคุมและป้องกันมอเตอร์หลายตัวไว้ในตู้เดียวกัน โดยแต่ละมอเตอร์จะมีชุดอุปกรณ์ของตัวเอง เรียกว่า หน่วยฟังก์ชัน (Functional Unit) หรือที่ช่างมักเรียกว่า "ช่อง" หรือ "บัคเก็ต (Bucket)" ทุกชุดรับไฟจากบัสบาร์ชุดเดียวกันที่เดินอยู่ภายในตู้
แทนที่จะติดตั้งตู้ควบคุมแยกไว้ข้างมอเตอร์แต่ละตัว โรงงานจะรวมการควบคุมมาไว้ที่ห้องไฟฟ้าหรือจุดเดียว ทำให้ตรวจสอบสถานะ แก้ไขปัญหา และบำรุงรักษาได้จากที่เดียว
ตู้ MCC ต่างจากตู้ MDB และตู้คอนโทรลทั่วไปอย่างไร
ความสับสนที่พบบ่อยที่สุดคือระหว่างตู้ MCC กับ ตู้ MDB ทั้งสองอย่างเป็นตู้ไฟฟ้าขนาดใหญ่ที่ตั้งอยู่ในห้องไฟฟ้าเหมือนกัน แต่ทำหน้าที่ต่างกันชัดเจน
| หัวข้อ | ตู้ MDB | ตู้ MCC |
|---|---|---|
| หน้าที่หลัก | รับไฟจากหม้อแปลงและจ่ายต่อไปยังตู้ย่อย | ควบคุมและป้องกันมอเตอร์หลายตัว |
| อุปกรณ์หลักภายใน | เมนเบรกเกอร์ บัสบาร์ เบรกเกอร์ป้อนวงจร มิเตอร์ | บัสบาร์ เบรกเกอร์ คอนแทคเตอร์ โอเวอร์โหลดรีเลย์ VFD หรือซอฟต์สตาร์ตเตอร์ |
| รับไฟมาจาก | หม้อแปลงหรือการไฟฟ้า | ตู้ MDB |
| สั่งงานอย่างไร | ปกติไม่มีการสั่งงานประจำวัน | สั่งเดิน–หยุดมอเตอร์ ทั้งจากหน้าตู้ ระยะไกล หรือผ่าน PLC |
ส่วนความต่างจากตู้ควบคุมมอเตอร์ทั่วไป อยู่ที่ ขนาดและการรวมศูนย์ ตู้ควบคุมมอเตอร์เดี่ยวคุมมอเตอร์หนึ่งหรือไม่กี่ตัวและมักติดตั้งใกล้เครื่องจักร ขณะที่ตู้ MCC ออกแบบมาเพื่อรองรับมอเตอร์จำนวนมากในโครงสร้างเดียวกัน พร้อมระบบบัสบาร์ที่คิดพิกัดกระแสไว้ตั้งแต่ต้น อ่านภาพรวมของตู้แต่ละประเภทได้ที่บทความ ตู้ไฟฟ้ามีกี่ประเภท
ภายในตู้ MCC มีอะไรบ้าง

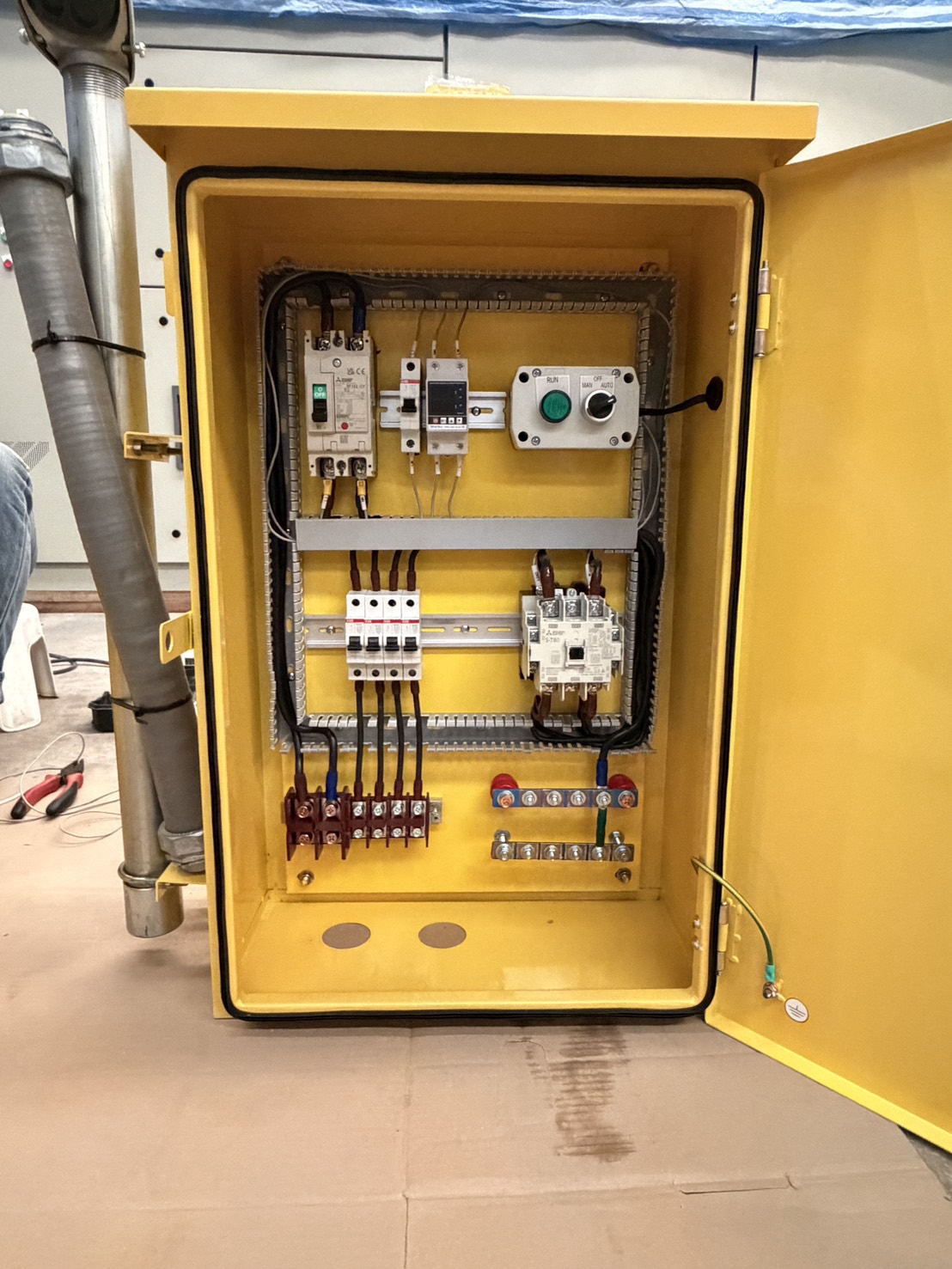

แต่ละช่องของตู้ MCC มักประกอบด้วยอุปกรณ์ชุดเดียวกัน เรียงลำดับจากต้นทางไปปลายทางดังนี้
- อุปกรณ์ป้องกันกระแสลัดวงจร เช่น เบรกเกอร์ MCCB หรือฟิวส์ ทำหน้าที่ตัดวงจรเมื่อเกิดการลัดวงจร
- คอนแทคเตอร์ ทำหน้าที่เป็นสวิตช์สั่งเดิน–หยุดมอเตอร์ ควบคุมด้วยวงจรควบคุมหรือ PLC
- โอเวอร์โหลดรีเลย์ ป้องกันมอเตอร์ไหม้จากการใช้กระแสเกินเป็นเวลานาน ซึ่งเป็นคนละหน้าที่กับการป้องกันลัดวงจร
- อุปกรณ์สตาร์ทเฉพาะทาง เช่น ชุดสตาร์ทแบบสตาร์–เดลต้า ซอฟต์สตาร์ตเตอร์ หรือ VFD ตามลักษณะโหลด
- อุปกรณ์แสดงผลและสั่งงานหน้าตู้ เช่น หลอดไฟแสดงสถานะ สวิตช์เลือกโหมด ปุ่มเดิน–หยุด และปุ่มหยุดฉุกเฉิน
- เครื่องวัด เช่น แอมป์มิเตอร์หรือมิเตอร์พลังงาน สำหรับติดตามการใช้ไฟของแต่ละมอเตอร์
ทั้งหมดนี้รับไฟจาก บัสบาร์แนวนอนและแนวตั้ง ที่เดินอยู่ในตู้ การออกแบบพิกัดบัสบาร์จึงต้องเผื่อทั้งโหลดปัจจุบันและการขยายในอนาคต
วิธีสตาร์ทมอเตอร์ในตู้ MCC
การเลือกวิธีสตาร์ทมีผลทั้งต่อราคาตู้ ขนาดตู้ และความเสียหายทางกลของเครื่องจักร
| วิธีสตาร์ท | เหมาะกับ | ข้อสังเกต |
|---|---|---|
| สตาร์ทตรง (DOL) | มอเตอร์ขนาดเล็ก โหลดเบา | ราคาถูกที่สุด แต่กระแสขณะสตาร์ทสูงหลายเท่าของกระแสปกติ |
| สตาร์–เดลต้า | มอเตอร์ขนาดกลางที่สตาร์ทตัวเปล่าได้ | ลดกระแสสตาร์ทได้ แต่มีช่วงสะดุดขณะสลับ และต้องใช้มอเตอร์ที่ต่อได้ทั้งสองแบบ |
| ซอฟต์สตาร์ตเตอร์ | ปั๊มและสายพานที่ไม่ต้องการแรงกระชาก | สตาร์ทนุ่มนวล ลดการกระแทกทางกล แต่ไม่ได้ปรับความเร็วขณะใช้งาน |
| VFD / อินเวอร์เตอร์ | งานที่ต้องปรับความเร็วหรือภาระเปลี่ยนแปลง | ปรับความเร็วได้และช่วยประหยัดพลังงานในงานปั๊มและพัดลม แต่ราคาสูงกว่าและมีความร้อนสะสมในตู้มากกว่า |
ข้อดีของการรวมเป็นตู้ MCC
- ดูแลรักษาจากจุดเดียว ช่างไม่ต้องเดินตรวจตู้ที่กระจายอยู่ทั่วโรงงาน และตรวจสอบสถานะได้รวดเร็วเมื่อเกิดปัญหา
- มาตรฐานเดียวกันทั้งระบบ อุปกรณ์ การเดินสาย และการทำป้ายกำกับเป็นรูปแบบเดียว ทำให้ช่างใหม่เรียนรู้ได้เร็ว
- ปลอดภัยกว่า เพราะงานไฟฟ้าอยู่ในห้องไฟฟ้าที่ควบคุมการเข้าถึงได้ ไม่ใช่ข้างเครื่องจักรที่มีฝุ่น ความชื้น หรือการสั่นสะเทือน
- ต่อเข้ากับระบบอัตโนมัติได้ง่าย เชื่อมต่อกับ PLC และระบบ SCADA ได้จากจุดเดียว ทำให้เก็บข้อมูลการทำงานของมอเตอร์ทุกตัวได้
- ขยายระบบง่ายขึ้น หากออกแบบเผื่อช่องว่างไว้ การเพิ่มมอเตอร์ใหม่ทำได้โดยไม่ต้องรื้อระบบเดิม
สิ่งที่ต้องพิจารณาก่อนออกแบบตู้ MCC
- ความร้อนสะสมภายในตู้ อุปกรณ์จำนวนมากในตู้เดียวหมายถึงความร้อนที่สูงขึ้น โดยเฉพาะเมื่อมี VFD หลายชุด การระบายความร้อนจึงต้องออกแบบตั้งแต่แรก
- การแบ่งกั้นภายในตู้ (Form of Separation) มีผลโดยตรงต่อความสามารถในการซ่อมบำรุงบางช่องขณะที่ช่องอื่นยังจ่ายไฟอยู่ อ่านรายละเอียดที่บทความ Form 1–4 ของตู้ไฟฟ้า
- การเผื่อช่องว่างและพิกัดบัสบาร์ การเผื่อไว้ตั้งแต่ออกแบบมีต้นทุนต่ำกว่าการขยายตู้ในภายหลังมาก
- พื้นที่ห้องไฟฟ้าและเส้นทางขนย้าย ตู้ MCC มักยาวหลายเมตรและต้องแยกเป็นหลายตู้ย่อยเพื่อขนเข้าพื้นที่
- มาตรฐานอ้างอิง ตู้ประเภทนี้ออกแบบตามแนวทาง IEC 61439 ซึ่งครอบคลุมทั้งการทดสอบและการตรวจสอบก่อนส่งมอบ
สรุป
ตู้ MCC เหมาะกับโรงงานที่มีมอเตอร์จำนวนมากและต้องการควบคุมดูแลจากจุดเดียว ข้อดีที่ชัดเจนคือการบำรุงรักษาที่ง่ายขึ้น มาตรฐานที่สม่ำเสมอ และความพร้อมในการเชื่อมต่อระบบอัตโนมัติ ส่วนสิ่งที่ต้องวางแผนให้ดีตั้งแต่ต้นคือการระบายความร้อน การแบ่งกั้นภายใน และการเผื่อพื้นที่สำหรับอนาคต
หากกำลังพิจารณาปรับปรุงระบบควบคุมมอเตอร์ของโรงงาน ทีมวิศวกรของเรายินดีให้คำแนะนำหลังทราบรายการมอเตอร์และลักษณะการใช้งานจริง
ปรึกษาทีมวิศวกร ES Service
ส่งแบบงานหรือรายละเอียดโครงการ เพื่อรับคำแนะนำและใบเสนอราคา
คำถามที่พบบ่อย
ตู้ MCC ต่างจากตู้ MDB อย่างไร?
ตู้ MDB เป็นตู้เมนที่รับไฟจากหม้อแปลงแล้วจ่ายต่อไปยังตู้ย่อยทั่วโรงงาน ส่วนตู้ MCC เป็นตู้ที่รวมชุดควบคุมและป้องกันมอเตอร์หลายตัวไว้ในตู้เดียว โรงงานส่วนใหญ่จึงมีทั้งสองแบบ โดยตู้ MCC รับไฟมาจากตู้ MDB อีกทอดหนึ่ง
ตู้ MCC ควรเลือกแบบถอดเปลี่ยนได้ (Withdrawable) หรือแบบยึดติด (Fixed)?
แบบถอดเปลี่ยนได้ช่วยให้เปลี่ยนชุดควบคุมมอเตอร์ที่เสียได้เร็วโดยไม่ต้องหยุดทั้งตู้ จึงเหมาะกับไลน์ผลิตที่หยุดไม่ได้ แต่มีราคาสูงและตู้ใหญ่กว่า ส่วนแบบยึดติดมีราคาประหยัดกว่าและเหมาะกับงานที่ยอมให้หยุดซ่อมตามแผนได้
ตู้ MCC จำเป็นต้องมี VFD ทุกชุดหรือไม่?
ไม่จำเป็น การเลือกวิธีสตาร์ทมอเตอร์ควรพิจารณาจากลักษณะโหลด มอเตอร์ที่ต้องปรับความเร็วหรือมีภาระเปลี่ยนแปลงจึงเหมาะกับ VFD ส่วนมอเตอร์ขนาดเล็กที่เดินเต็มรอบตลอดเวลามักใช้การสตาร์ทแบบตรง (DOL) ซึ่งประหยัดกว่าและดูแลง่ายกว่า
